7. Cables adaptadores

Después de todo lo que hemos aprendido acerca de cables, conectores así como de las soldaduras, ahora estamos preparados para realizar nosotros mismos un cable adaptador. ¡Vamos a ver si habéis prestado suficiente atención!

Cable de micrófono asimétrico:

Para ello necesitamos una toma XLR y un conector Jack mono además de un cable de un hilo apantallado.

Cable de micrófono asimétrico

Cable de micrófono simétrico:

Necesitaremos una toma XLR y un conector XLR o bien un conector Jack estéreo así como un cable apantallado de dos hilos.

Cable de micrófono simétrico XLR - XLR

Cable de micrófono simétrico XLR - Klinke

Cable de altavoz

Al emplearse en los cables de altavoz conectores Jack, XLR y Speakon, aquí son posibles todas las combinaciones. Es cuestión de observar en vuestra etapa y vuestros altavoces qué tipo de conector vais a necesitar. También necesitaréis un cable de altavoz de dos hilos con un diámetro más bien grande (lo mejor 2 x 2,5 mm). Al atornillar los conectores hay que prestar atención a no producir ningún cortocircuito, vuestra etapa os lo agradecerá con una larga vida.

Cable de altavoz XLR - XLR

Cable de altavoz Jack - Jack

Cable de altavoz XLR - Speakon

Cable de altavoz XLR - Jack

Cable de altavoz Speakon - Speakon

Cable de altavoz Jack - Speakon

Cable de audio

Para los cables de audio se necesita un cable apantallado de un hilo, en versiones estéreo lo mismo pero con doble terminación (los también llamados cables gemelos). Los conectores se eligen según necesitad.

Cable de audio RCA - RCA

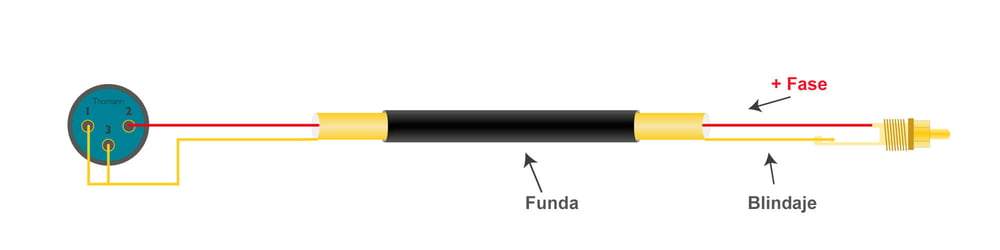

Cable de audio XLR - RCA

Cable de audio RCA - Jack

Cable de audio Jack - Jack

Los cables Jack estéreo se suelen usar en su mayoría como cables de inserción. Las conexiones Insert en las mesas de mezclas (entrada y salida como Jack estéreo) se usan para conectarlas con aparatos de efectos.

Cable de audio Jack estéreo - 2x Jack mono

Cable de audio Jack estéreo- 2x XLR

Cable de audio Jack estéreo - Jack estéreo
