Câbles Audio TS vs TRS vs TRRS

Pour commencer, plonger dans le domaine des câbles audio peut être difficile, surtout lorsqu’on est confronté à des termes tels que TS, TRS et TRRS. Que signifient ces termes particuliers ? Et est-ce qu’ils font une différence dans la transmission du signal audio ? Dans cet article, nous allons vous expliquer les différences entre ces connecteurs, en expliquant comment chacun est adapté pour transporter des types spécifiques de signaux audio. 👇

Câbles Audio TS vs TRS vs TRRS

Que signifie TS, TRS, et TRRS ?

D’abord, TS, TRS et TRRS sont des acronymes qui font référence aux sections sur un connecteur de câble de ¼ de pouce ou de 3,5 mm : la pointe (Tip), l’anneau (Ring) et la douille (Sleeve). Ces sections facilitent les connexions supplémentaires entre la source et la destination de votre audio. Cela permet d’avoir des câbles plus polyvalents.

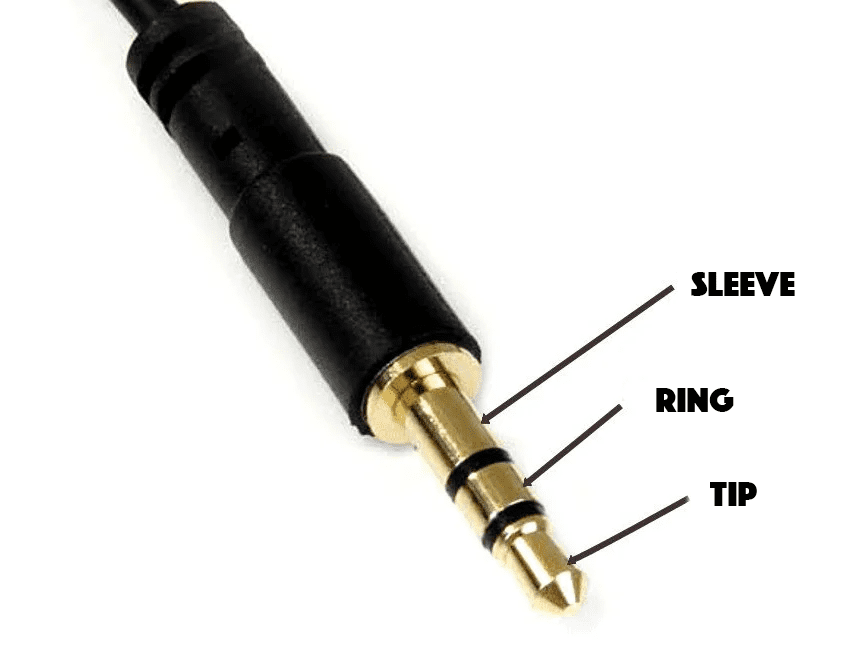

Les sections sur un connecteur de câble

L’alphabet : TS, TRS, TRRS

Oui, les configurations TS, TRS et TRRS ont clairement l’air d’un code secret ! Pourtant, connaître la différence entre ces configurations est une base dans le monde de l’audio. Tout d’abord, découvrons ce qu’est un circuit électrique complet et quels types de signaux ces types de câbles peuvent transmettre.

Comment un câble forme-t-il un circuit électrique complet ?

D’abord, pour qu’un câble transmette un signal efficacement, il doit établir un circuit électrique complet entre la source et la destination. En français, pour qu’un câble fonctionne bien, les deux connecteurs/extrémités de câble soit être reliés l’un à l’autre par un métal conducteur, qui passe à l’intérieur de sa gaine en plastique.

Quels types de signaux ces connecteurs peuvent-ils transmettre ?

Chaque configuration est unique,  et chaque connecteur, qu’il soit TS, TRS et TRRS peut transmettre un signal différent. Parmi ces types de signaux différents, on retrouve :

– les signaux équilibrés ou non équilibrés
– les signaux mono ou stéréo (Signal unique ou gauche-droite)
– et les signaux bidirectionnels (Un signal d’émission et de réception d’information par exemple)

 La taille des câbles TS, TRS, TRRS

Avant de nous plonger dans les différences entre les câbles de type TS, TRS et TRRS, il faut savoir que chaque connecteur de câble peut avoir une taille différente (on ne parle pas ici de la longueur mais bien de la taille du connecteur ou de la prise !)

Taille :

• Un câble de 1/4″ (également connu sous le nom de câble quart de pouce) a un diamètre de 6,35 mm.
• Un câble de 3,5 mm, souvent appelé mini-jack, a un diamètre de 3,5 mm.

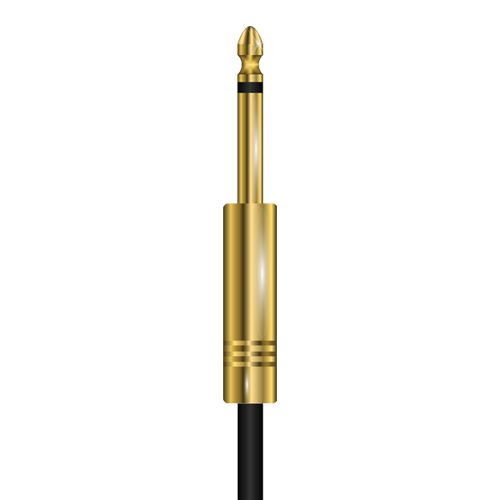

Connecteur audio TS (1 seule bande)

6.35mm – Où sont utilisés les connecteurs TS de ¼ de pouce ?

Commençons par les connecteurs TS, où (TS signifie Pointe-Manchon).

Les câbles TS sont généralement utilisés pour les signaux mono et non équilibrés. Ils sont les plus couramment utilisés avec les guitares électriques, les basses, les claviers et les pédales d’effets pour guitare.

Les câbles d’instrument transportent des signaux non équilibrés, tandis que les câbles de haut-parleur, malgré leur apparence similaire, sont composés de deux fils identiques sans blindage.

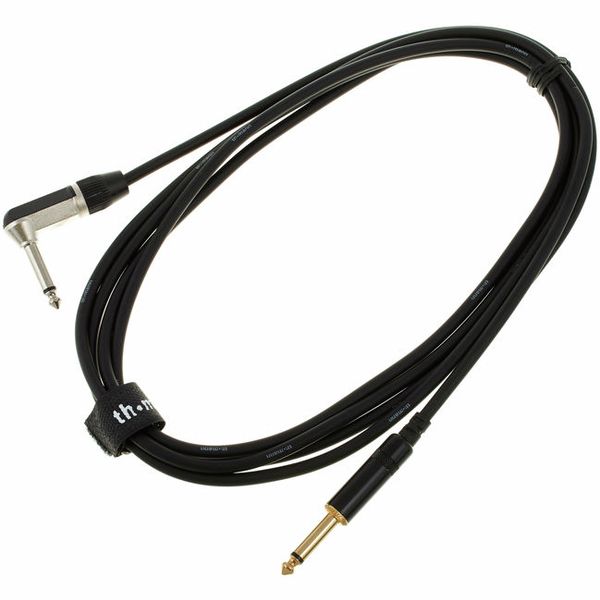

Câble TS

👉Voir nos câbles TS ici 👈

3.5mm – Est ce qu’il existe des câbles TS « mini Jack » ?

En effet, ils sont en réalité assez rares, mais en dehors des micros grand public et des capteurs infrarouges, on les trouve souvent dans les systèmes de synthétiseurs modulaires de type Eurorack.

Connecteur audio TRS (Tip-Ring-Sleeve ou 2 bandes)

Ensuite sur la liste, nous avons le câble TRS, où TRS signifie Pointe-Anneau-Manchon.

6.35mm – Où sont utilisés les câbles TRS 1/4″ (gros Jack) ?

Avec deux bandes et trois sections, les câbles TRS de ¼ de pouce sont souvent utilisés pour transporter des signaux équilibrés, comprenant deux fils de signal et un blindage.

Ils sont couramment utilisés dans des situations où un signal équilibré est nécessaire, on le retrouve notamment sur les micros. (Les signaux produits par les micros, sont presque toujours équilibrés, car ils ont un niveau de sortie faible et sont donc vulnérables aux bruits externes).

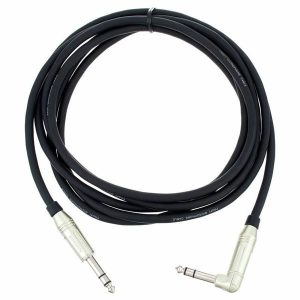

Câble audio TRS

👉Voir nos câbles TRS ici 👈

3.5mm – Où sont utilisés les câbles TRS mini Jack ?

Dans le domaine des câbles TRS de 3,5 mm, les signaux stéréo sont mis en avant, transportant à la fois les signaux gauche et droit. On les trouve par exemple sur les enceintes Hi-Fi ou c’est également le câble qu’on utilise pour connecter un téléphone à une sono. On le trouve aussi sur une paire d’écouteurs filaires.

La pointe et l’anneau gèrent les signaux gauche et droit, tandis que la douille complète le circuit, ce qui donne un signal non équilibré.

Connecteur audio TRRS (Tip-Ring-Ring-Sleeve/3 bandes)

Destination finale, le câble TRRS  (Tip-Ring-Ring-Sleeve).

3.5mm – À quoi servent couramment les câbles TRRS « mini Jack » ?

Les câbles TRRS servent à un double usage, c’est à dire à la fois pour les signaux symétriques et asymétriques.

Ce type de connexion est couramment trouvé sur les prises casque des portables. Il permet la transmission des signaux audio stéréo (gauche/droite), mais avec un canal en plus dédié à l’entrée micro, ce qui le rend idéal pour gérer à la fois la lecture audio et la communication vocale. Si vous avez des écouteurs avec micro, vous trouverez donc une prise TRRS dessus.

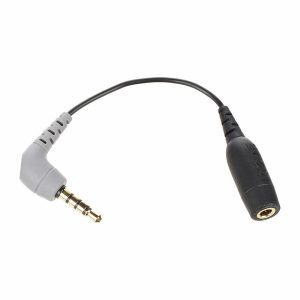

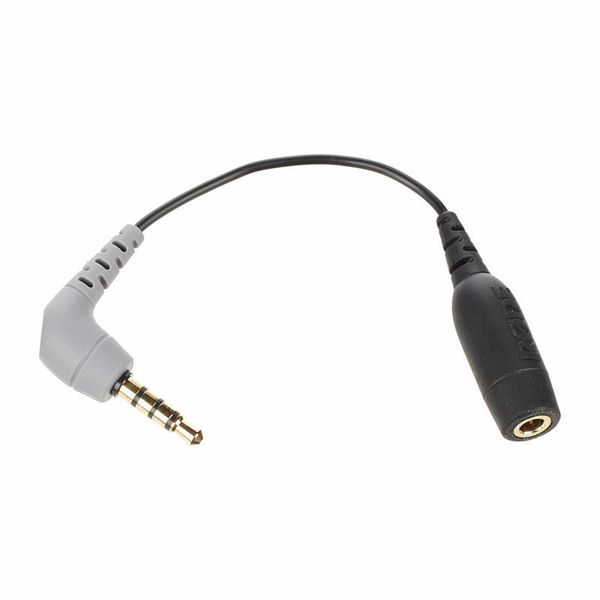

Câble TRRS

👉Voir nos câbles TRRS ici 👈

Est-il possible de prolonger un câble TRRS ?

Oui, et pour prolonger les câbles de casque avec des connecteurs TRRS, envisagez des options comme le câble d’extension de casque TRRS-3,5 mm.

TS, TRS, TRRS : Vous cherchez un câble personnalisé ? CABLEGUY, notre simulateur est là pour vous !

Avez-vous déjà voulu avoir votre propre câble personnalisé ? Un câble assez long pour votre studio de 100 mètres carrés ? Ou peut-être un petit câble qui peut s’intégrer dans votre studio de chambre à coucher ? Ne cherchez pas plus loin !

CABLEGUY vous permet de rechercher facilement des câbles compatibles avec vos instruments. Vous pouvez sélectionner les connecteurs, la couleur, le matériau, la longueur, le prix et le fabricant en un simple clic !

👉 Voir CABLEGUY 👈

Vos retours : Câbles audio TS vs TRS vs TRRS

On espère vous avoir éclairé sur les différences entre les câbles audio TS, TRS et TRRS. Que vous soyez déjà adepte de production musicale, création de contenu ou simplement à la recherche du bon câble pour vos écouteurs, on espère vous avoir apporté de la matière en plus. A vos commentaires !
