7 consejos para cablear tu estudio de grabación
El cableado de un home studio es de las primeras cosas en las que tienes que pensar: no te interesa pasarte la vida pisando cables mal enrollados y zumbidos incómodos.
Aquí os dejamos algunos consejos para optimizar el cableado de tu home studio.
Consejo nº1: ¡Si es posible, línea balanceada!
En principio, hay 2 tipos de señales de transmisión: balanceada o no balanceada. Los cables no balanceados tienen una funda conductora. Se pueden reconocer por los dos contactos del conector (solo un separador de plástico), lo encontrarás en diferentes cables para instrumentos o cables de audio.
Un típico cable balanceado es el de micrófono, con dos manguitos conductores y dos separadores de plástico. Los conectores de cables balanceados – normalmente conexiones XLR – tienen tres clavijas. La transmisión balanceada es una transmisión «superficial«; solo los dos manguitos conductores están envueltos en la transmisión. Para transmisiones no balanceadas, el blindado del cable se usa como conductor de la señal de audio porque al fin y al cabo necesitamos un circuito cerrado.
Neutrik male XLR connector
La transmisión balanceada también es posible en cables jack estéreo. Se usan a menudo en los home studio porque las salidas balanceadas de las interfaces de audio suelen estar diseñadas con entradas para jack para ahorrar espacio. Lo importante para los cables balanceados no es el tipo de conector, sino el número de contactos.
Si las salidas y entradas son balanceadas suele venir indicado, si no tocará echarle un ojo a las especificaciones técnicas.
Son los únicos cables que ofrecen protección contra las interferencias electromagnéticas (ruido/zumbidos).
Puedes usar entradas y salidas balanceadas y no balanceadas, pero perderás -6 dB. Y perderás la protección especial contra interferencias. Las conexiones no balanceadas son mucho más susceptibles al ruido. La mayoría de guitarristas saben de los problemas que dan las pastillas de bobina simple en las Fender Stratocaster.
Aquí dos ejemplos típicos de cables no balanceados, un cable jack de 3m (the sssnake IPP1030) y un cable adaptador de RCA a jack (Cordial CFU 3 PC):
Por otra parte algunos cables balanceados son el pro snake TPM 10 o el CFM 1.5 W stereo jack cable de Cordial:
Consejo nº2: Cables cuádruples para situaciones críticas
El efecto limpio y sin ruidos de una conexión balanceada se puede mejorar todavía más usando un cable para micrófonos con cuatro conductores internos, también llamados cables cuádruples, como por ejemplo el Sommer «Square». Consiste en dos pares de cables trenzados. Si estos cables se sueldan de manera que uno de los contactos del conector está conectada a un cable de cada uno de los pares, la eliminación de las interferencias aumenta hasta unos 20 dB debido a la rotación de fase del cable balanceado enrulado. De todas formas, los cables cuádruples son más caros que los cables para micrófono habituales, ya que requieren el doble de material. Pero si normalmente tienes problemas de interferencias, este tipo de cables pueden ser la solución.
Consejo nº3: Cables coaxiales para cableado S/PDIF
La interfaz para señales digitales más común en home studios es la interfaz S/PDIF. Los desarrolladores escogieron para la transmisión la conexión cinch o RCA porque era más barata y más accesible/fácil de conseguir. Consecuentemente, muchas señales digitales S/PDIF se siguen trasmitiendo vía cables HiFi RCA baratos. Y es todo un éxito ya que las distancias son normalmente muy cortas.
De todas formas, hay cables especiales para la transmisión de frecuencias altas en las señales digitales: los cables coaxiales. Si necesitas cables S/PDIF de más de 3 metros de largo, deberías pasar de usar RCA a cables coaxiales especiales. Para transmitir de manera óptica la señal S/PDIF vía un cable Toslink, hay un límite de seguridad de 5 metros. A la práctica, puede ser más si el cable no está demasiado doblado. Personalmente no suelo usar cables ópticos simplemente porque es muy difícil montarlos yo solo, y soldar cables para un home studio es algo que requiere cierta experiencia.
1. Cordial CPDS1 CC S/PDIF Interface cable / 2. the sssnake Optical Cable 2m
Consejo nº4: No dejes un cable de señal y uno de alimentación en paralelo
Las interferencias electromagnéticas vienen causadas por los campos magnéticos. Y estos nacen donde la electricidad fluye. No es ninguna sorpresa: por el cable de alimentación fluye mucha electricidad. Si un cable de audio está cerca de uno de alimentación el campo magnético induce interferencias en el cable de audio, y como resultado obtenemos: ruido.
Solo los cables balanceados son efectivos contra este tipo de interferencias, pero solo hasta cierto punto. Por eso mismo, deberías mantener la linea de señal y la de alimentación lo más alejadas posible la una de la otra. En un rack es aconsejable reservar el lado con el alimentador de un dispositivo y el lado opuesto del rack para el resto de señales de linea – incluso aunque tengas que alargar algún cable. Evita largas distancias tanto de cable de alimentación como de señal.
Consejo nº5: Mantener los cable ordenados
Un cableado adecuado no es solo una cuestión visual, también influye en la limpieza del sonido. Pero para no hacernos un lio con la cantidad de cables que acumulamos tras el rack o el escritorio, una buena solución es marcar y/o etiquetar. El método más sencillo es con cinta adhesiva de colores, o con etiquetas de papel. También existen los anillos de código de color, por ejemplo para los conectores Neutrik. De todas formas, solo se pueden añadir estas marcas si has soldado los cables tu mismo, sino no es posible añadirlas.
Consejo nº6: ¡Hazlo tú mismo!
El Do it yourself (DIY) es inevitable a la hora de cablear un estudio. Hay muchas razones por las cuales se aconseja soldar el cableado de tu estudio tú mismo. Lo mejor de todo es que es mucho más barato. Además la longitud de los cables ya soldados de fábrica no suele ser nunca la que necesitamos exactamente; acaban siendo una molestia tener cables tensados o enrollados bajo el escritorio. Reutilizar cables sueltos no es una buena idea, puede generar el llamado efecto antena. Y luego hay cables no balanceados con los que te arriesgas a pillar señales de radio de Uzbekistan en tu estudio. Puedes encontrar Cables Por Metros aquí.
Consejo nº7: ¡Sencillez!

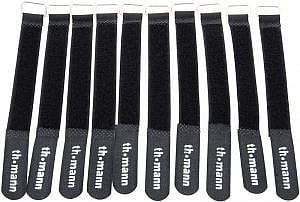

Lo importante es que no te preocupes demasiado. El asunto de los cables es algo que da dolores de cabeza incluso a los más profesionales En parte porque el equipo de un estudio está en constante evolución y se añaden y/o reemplazan muchas piezas de equipo. Debido a esos constantes cambios recomendamos no usar bridas de plástico. Es más responsable y económico a la larga usar este tipo de correas de tela con velcro. Se pueden abrir con facilidad sin necesidad de herramientas y son tienen infinitos usos.
Este repaso es solo la punta del iceberg. Se pueden escribir libros y libros sobre cables y sobre el cableado de un estudio…
